光纤连接器，就是一种将一根光纤与另一根光纤连接在一起的器件，它可以在光纤与光纤之间进行重复拔插，也可在同种类型之间任意组合，因此被广泛称为光纤活动接头。光纤连接器是日前使用数量多的光无源器件。

下面我们对通信网络中的各种光纤连接器进行详细说明，同时也为大家展示一些平时极少接触到的光纤连接器。

按照不同的分类方法，光纤连接器可以分为不同的种类：

按传输媒介的不同可分为：单模光纤连接器和多模光纤连接器；

按结构的不同可分为：FC、SC、ST、D4、DIN、Biconic、MU、LC、MT等各种型式；

按连接器的插针端面可分为：FC、PC（UPC）和APC；

当然，按光纤芯数分还有单芯、多芯之分。

以下为目前市面上常见的光纤接头/连接器类型：

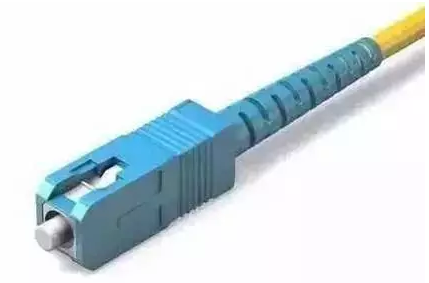

1、SC型光纤连接器

这是一种由日本NTT公司开发的光纤连接器。标准方型接头，外壳呈矩形，采用工程塑料，具有耐高温，不容易氧化优点。

传输设备侧光接口一般用SC接头。其采用的插针与耦合套筒的结构尺寸与FC型完全相同。其中插针的端面多采用PC或APC型研磨方式；紧固方式是采用插拔销闩式，不需旋转。

此类连接器价格低廉，插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高，在路由器交换机上使用得多。

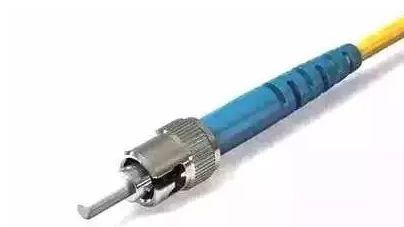

2、ST型光纤连接器

常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。（对于10Base-F连接来说，连接器通常是ST类型。常用于光纤配线架），也有许多光电转化器使用此类接头。

ST和SC接口是光纤连接器的两种类型，对于10Base-F连接来说，连接器通常是ST类型的，对于100Base-FX来说，连接器大部分情况下为SC类型的。ST连接器的芯外露，SC连接器的芯在接头里面。

3、LC型连接器

LC型连接器是Bell（贝尔）研究所研究开发出来的，采用操作方便的模块化插孔（RJ）闩锁机理制成。

它所采用的插针和套筒的尺寸是普通SC、FC等所用尺寸的一半，为1.25mm。这样可以提高光纤配线架中光纤连接器的密度。

目前，在单模SFF方面，LC类型的连接器实际已经占据了主导地位，在多模方面的应用也增长迅速。

4、FC型光纤连接器

这种连接器早是由日本NTT研制。FC是Ferrule Connector的缩写，金属接头，表明其外部加强方式是采用金属套，一般在ODF侧采用，金属接头的可插拔次数比塑料要多，紧固方式为螺丝扣。

早，FC类型的连接器，采用的陶瓷插针的对接端口。此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。

后来，对该类型连接器做了改进，采用对接端面呈球面的插针（PC），而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。

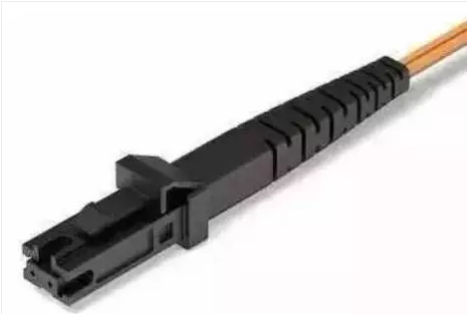

5、MT-RJ型连接器

MT-RJ起步于NTT开发的MT连接器，带有与RJ-45型LAN电连接器相同的闩锁机构，通过安装于小型套管两侧的导向销对准光纤，为便于与光收发信机相连，连接器端面光纤为双芯（间隔0.75mm）排列设计，是主要用于数据传输的下一代高密度光纤连接器。

6、MPO/MTP型光纤连接器

支持2芯以上更多芯数的光纤集合在一个接头内的高密度光纤接头，目前通常使用的是12芯MPO/MTP接头。主要应用于数据中心中的与端接光缆接头，支持40G（12芯）和100G（24芯）光纤通道。

MPO/MTP接头分为两种：带导向针（公头）的接头和不带导向针（母头）的接头。MTP接头是MPO接头的升级版本，传输性能更好，损耗更低，对纤度更高。

MPO/MTP接头一般无法进行现场端接，即便有厂商开发除了现场制作工艺，已不适宜大面积使用。

7、BFOC型光纤连接器

德国西门子电器公司为工业以太网设备开发的光纤接口。外观与ST接头十分相近，卡扣方式也完全相同，只是陶瓷芯比ST接头略短一些，一般应用于工业以太网的网络设备上，例如工业交换机或者单片机上（德国产工业设备上这种借口的应用较多）。

8、DIN型光纤连接器

这是一种由德国开发的连接器。这种连接器采用的插针和耦合套筒的结构尺寸与FC型相同，端面处理采用PC研磨方式。

与FC型连接器相比，其结构要复杂一些，内部金属结构中有控制压力的弹簧，可以避免因插接压力过大而损伤端面。另外，这种连接器的机械较高，因而介入损耗值较小。

9、FDDI型连接器

FDDI主要用于双工光纤系统，主要由插芯、外部件及光缆组成，外部件主要供应商有日本精工、莫仕等。

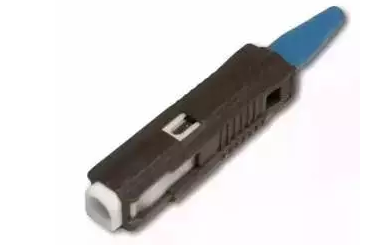

10、MU型连接器

MU（Miniature unitCoupling）连接器是以目前使用多的SC型连接器为基础，由NTT研制开发出来的世界上的单芯光纤连接器。

该连接器采用1.25mm直径的套管和自保持机构，其优势在于能实现高密度安装。利用MU的l.25mm直径的套管，NTT已经开发了MU连接器系列。

它们有用于光缆连接的插座型连接器（MU-A系列）；具有自保持机构的底板连接器（MU-B系列）以及用于连接LD／PD模块与插头的简化插座（MU-SR系列）等。

随着光纤网络向更大带宽更大容量方向的迅速发展和DWDM技术的广泛应用，对MU型连接器的需求也将迅速增长。WDM技术的广泛应用，对MU型连接器的需求也将迅速增长。

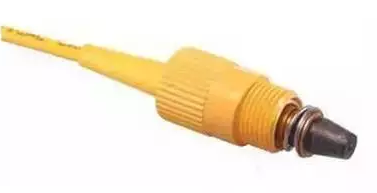

11、双锥型连接器（Biconic Connector）

这类光纤连接器中有代表性的产品由美国贝尔实验室开发研制，它由两个经精密模压成形的端头呈截头圆锥形的圆筒插头和一个内部装有双锥形塑料套筒的耦合组件组成。

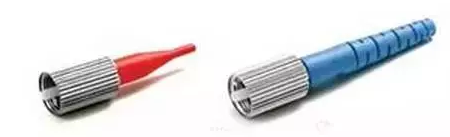

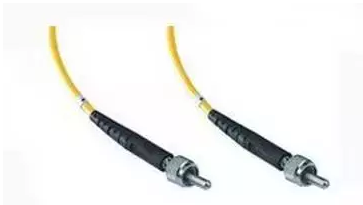

12、SMA光纤连接器

SMA连接器被用于光纤通信系统中的特殊场合。比如测试设备，数据网络，仪器，医疗设备等。SMA连接器主要有两种不同材质的插芯，一种材质是陶瓷，另一种材质为金属。

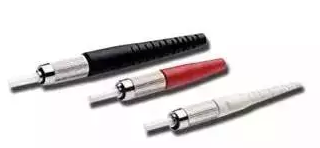

13、D4型光纤连接器

D4连接器是旧款的连接器的一种，带有定位环和压力控制弹簧，可以避免因插接压力过大损伤端面，所以这种器件的损耗之较小。。插针直径为2.0mm。D4压接型连接器的主体为黄铜镀镍材料，并可选择多种颜色的尾套。

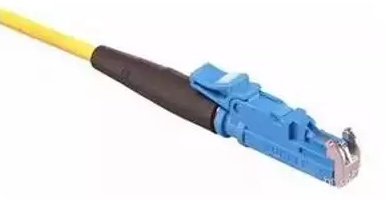

14、E2000型光纤连接器

E2000光纤连接器采用推拉锁紧设置，容易安置，外壳使用工程塑料制作，便于密集安装，主要用于单模光纤，接头自带防尘罩。

15、OPTI-JAKC型光纤连接器

OPTI-JACK光纤连接器是一种（SFF）光纤连接器，OPTI-JACK光纤连接器是被应用于光纤到桌面的场合。

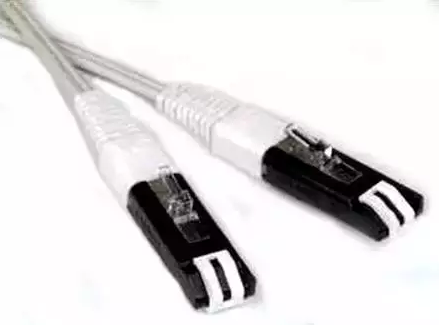

16、VF45型光纤连接器

VF-45 光纤连接器又称为SG(per TIA/EIA-604-7)连接器,由3M公司于90年代末期推出,其不须套管(Ferrule)便可以做光信号的连接,一般倾向其在接取端光网上运用。

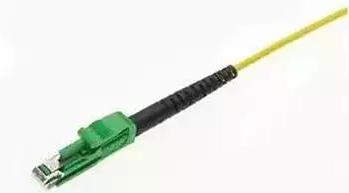

17、 LX5型光纤连接器

LX5是一种特别结实的小外型(SFF)光纤连接器，专门设计用来满足有线电视工业的现场需要。

在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下：

“/”前面部分表示尾纤的连接器型号；

“/”后面表明光纤接头截面工艺，即研磨方式；

“SC”表示尾纤接头型号为SC接头，“PC”表示光纤接头截面工艺，PC是普遍。

18、MC型光纤连接器

MC光纤连接器价格偏高，属于高端连接器类型。
